Hybrid 接口实验全流程解析:从 VLAN 规划到连通性测试
2025/06/20
作者:博睿谷梁老师
hybrid接口实验讲解讲解视频地址:https://www.borimooc.com/course/1650.htm
在网络部署中,Hybrid 接口作为灵活处理数据帧的 “多面手”,既能简化 VLAN 通信,又能实现流量精细化管控。如何深入掌握其配置?本文通过实验讲解,带您揭开 Hybrid 接口技术面纱,掌握网络实践关键应用。
1.实验要求说明
1)通信需求分析

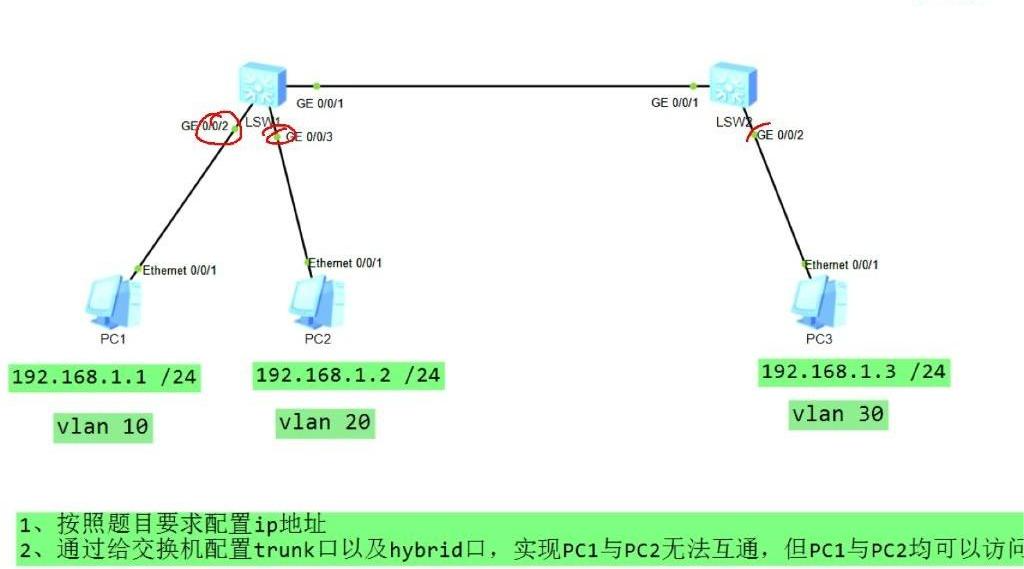

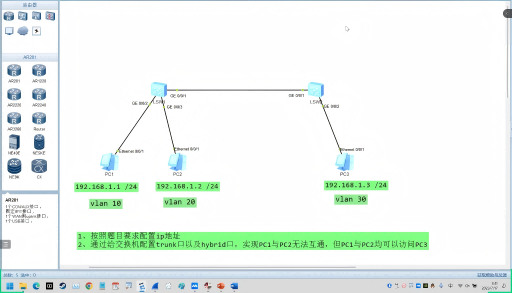

⽹络拓扑:包含PC1-3、两台交换机(LSW1/LSW2)和路由器AR201,所有PC处于同⼀⽹段192.168.1.0 / 24
核⼼需求:PC1与PC2不能互通;PC1和PC2都能访问PC3;通过配置trunk⼝和hybrid⼝实现隔离
2.VLAN规划

VLAN分配:PC1 → VLAN 10;PC2 → VLAN 20;PC3 → VLAN 30
注意事项:即使某交换机不直接连接某些VLAN设备,仍需创建对应VLAN
1)VLAN放⾏规则
端⼝配置原则:
两台交换机均需执⾏vlan batch 10 20 30
必须创建全部VLAN才能实现跨设备通信配置要点:
连接终端的hybrid⼝统⼀使⽤untag⽅式
放⾏规则需严格匹配通信需求
4.trunk⼝配置
1)trunk链路设置

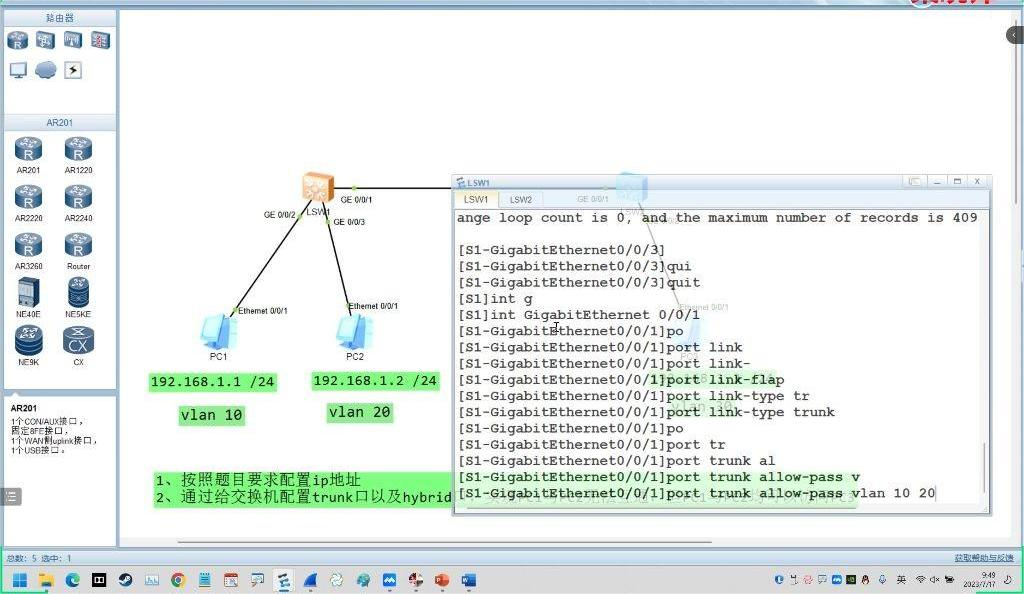

交换机互联配置:
端⼝类型改为trunk:prt link-type trunk
放⾏所有业务VLAN:prt trunk allw-pass vlan 10 20 30特殊说明:
默认端⼝不是trunk类型,必须⼿动修改
放⾏VLAN需包含所有需要跨设备通信的VLAN

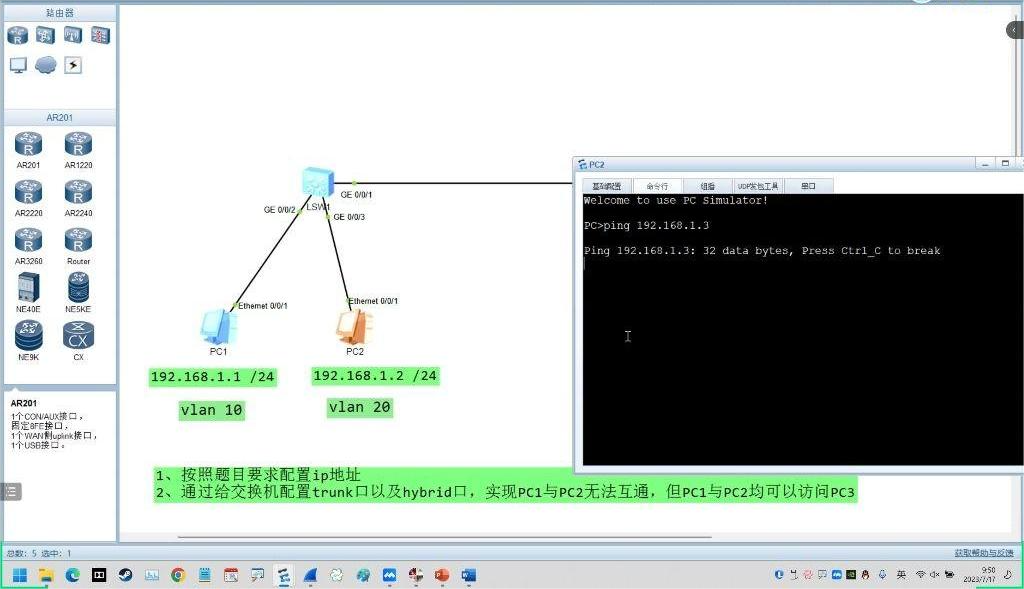

5.连通性测试
1)PC1访问测试
正常通信:PC1 ping PC3成功(平均延迟62ms)
隔离验证:PC1 ping PC2失败(⽆响应)
2)PC2访问测试

验证要点:PC2与PC3通信正常;PC2与PC1保持隔离
测试结论:完全满⾜实验要求的通信隔离需求
6.实验总结

技术要点:hybrid⼝通过pvid+untag组合实现精细控制;trunk⼝保障VLAN跨设备传输
配置⼝诀:
"终端⽤hybrid,设备互联⽤trunk"
"要通信的VLAN必须放⾏,要隔离的VLAN不放⾏"

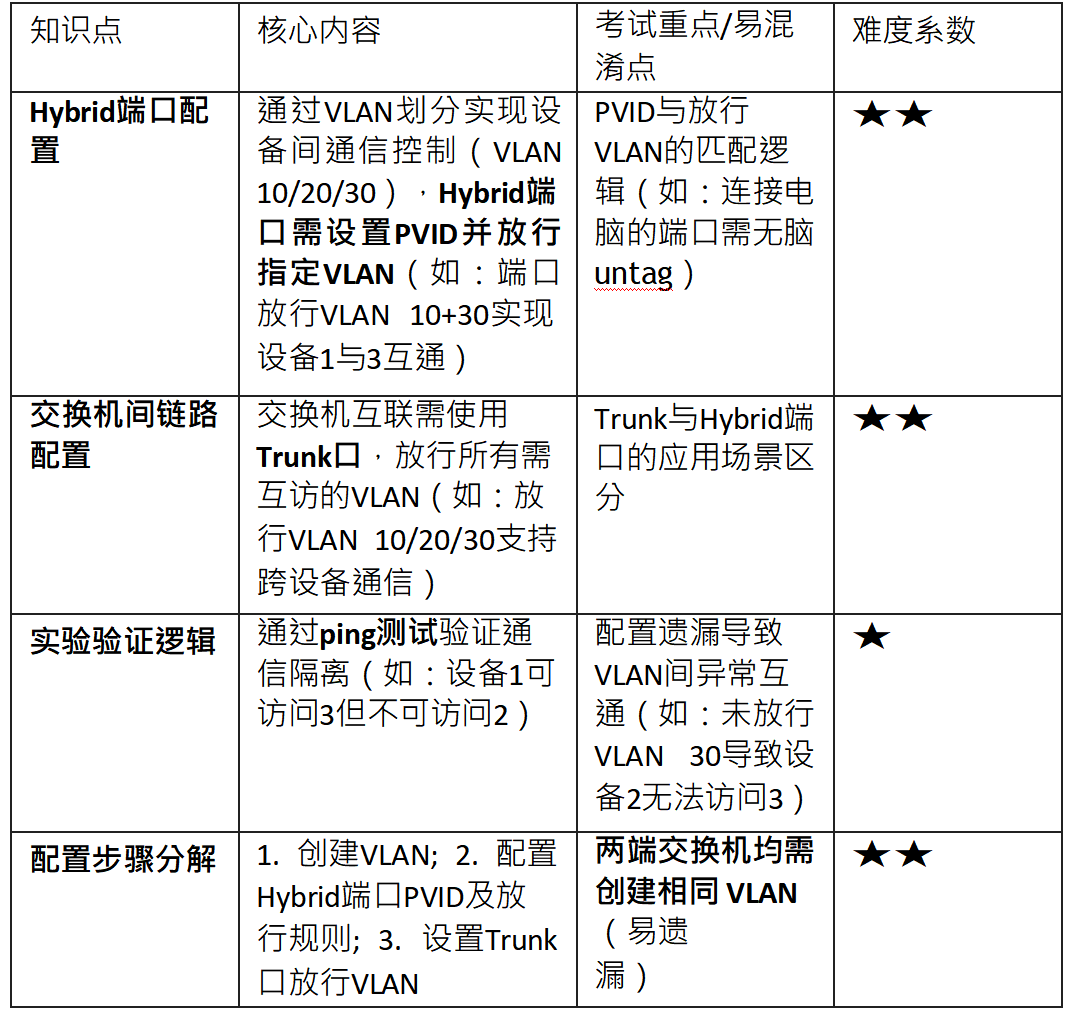

二、知识小结

练习题:
题 1:在配置VLAN时,如果⼆号⼝是hibernate⼝,需要放⾏哪些VLAN?
A.VLAN 10B.VLAN 20
C.VLAN 30
D.VLAN 10和30
答案:D
解析:根据视频内容“⼆号⼝我们hibernate⼝不⽤不⽤调嘛,就直接去hibernate。放⾏我们的VLAN 10还有30这⾥啊。”,因此正确答案是D,即需要放⾏VLAN 10和30。
题2:在配置VLAN的过程中,哪个⼝需要同时放⾏VLAN 10、20和30?
A.⼀号⼝
B.⼆号⼝
C.三号⼝
D.所有⼝
答案:A
解析:视频中提到“还有⼀号⼝,我们刚刚说不是⽤串⼝,然后放⾏三个VLAN嘛”,说明⼀号⼝需要同时放⾏VLAN 10、20和30,因此正确答案是A。
题3:关于VLAN配置,以下哪些说法是正确的?(多选)
A.两台设备都需要创建VLAN 10、20和30
B.⼆号⼝作为hibernate⼝,不需要进⾏特别调整
C.⼀号⼝需要放⾏VLAN 10和20
D.⼀号⼝需要使⽤串⼝进⾏配置
E.三号⼝需要放⾏VLAN 20和30
答案:AB
解析:根据视频内容,以下说法是正确的:
A.“两边都要创三个VLAN,这个不要,⼀定不要漏啊。”说明两台设备都需要创建VLAN 10、20和30。
B.“⼆号⼝我们hibernate⼝不⽤不⽤调嘛,就直接去hibernate。”说明⼆号⼝作为
hibernate⼝,不需要进⾏特别调整。
C选项错误,因为⼀号⼝需要放⾏的是VLAN 10、20和30,⽽不仅仅是VLAN 10和20。 D选项错误,因为视频中提到⼀号⼝不是⽤串⼝,⽽是放⾏三个VLAN。
E选项未在视频中明确提及三号⼝需要放⾏哪些VLAN,因此不能确定其正确性。所以正确答案是AB。
-
